在氣體檢測儀的使用過程中，環境溫濕度對于使用不同檢測原理的傳感器氣體檢測儀的測量結果影響也不同。其中可燃?xì)怏w的測量更為明顯，催化燃燒傳感器雖然受環境溫濕度影響較小，但是它對檢測環境中的氧氣濃度和可燃?xì)怏w濃度要求卻很高。在需要檢測環境中氧氣濃度低于8%或者可燃?xì)怏w濃度高且主要是烷烴類可燃?xì)怏w的時候，我們一般會優先考慮使用紅外傳感器的可燃?xì)怏w檢測儀。那怎樣才能減少環境濕度對氣體檢測儀測量結果精度的影響呢？

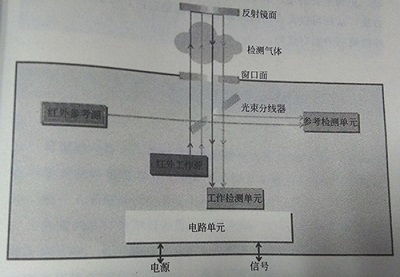

如上圖所示，這是一種采用了通過加熱反射鏡面來減少濕度對氣體傳感器檢測精度影響，雙光路的設計降低靈敏度變化的紅外傳感器。其所有檢測電路、光源和檢測器都被放置在真空密封的一個空間里面，避免了這個氣體檢測儀測量結果不會受到環境中灰塵和濕度的影響。所有參比光束和檢測光束都要通過一個窗口來進入開放式氣體檢測室，再通過鏡面反射進入窗口，完成兩次吸收后光束再回到密封光路中，最后再計算可燃?xì)怏w的濃度。需要 注意的是，這個設計中的窗口和反射鏡采用的加熱設計是為了防止檢測結果受到環境中的濕度影響。
這種雙光路設計的紅外傳感器非常復雜，檢測光路和參比光源的光束經過投射、反射同時通過樣品吸收池后，又被光束分離器分為兩部分，其中第一部分被用作檢測，第二部分則進入?yún)⒈葯z測單元作為同參比光束的比較參數。這樣復雜的光路設計不僅可以檢測參比光源的波動，另一方面也能監控檢測光源的波動。而最重要的，這個雙光路設計能提供出來更多的保證測量精度的方法，從而可以大大的提高整個氣體檢測儀的穩定性，把紅外傳感器的優勢發揮到了極致。
